Vielseitig einsetzbares Alarm- und Schutzgerät für Hutschienen-, oder Wand-Montage mit universellem Eingang (Schraubklemme) für eine Vielzahl externer Sensoren. Es lassen sich alle Sensoren mit einer Schaltschwelle
<100 kohm anschließen, wie z.B. Wasserfühler, Schwimmerschalter, Niveauschalter, Magnetkontakte, etc. Im Alarmfall kann durch einen potentialfreien Wechsler ein angeschlossenes Gerät (z.B. Pumpe, Maschine) ein- bzw. ausgeschaltet werden, zusätzlich ertönt beim GEWAS 300 FG ein akkustischer Alarm. Zur Löschung des Alarms muss der interne / externe Reset-Taster betätigt werden. Der Wasserwächter GEWAS 300 eignet sich für eine Detektion von leitenden Medien (Wasser, etc.). Weniger guteignen sich schwach oder nicht leitfähige Medien (Öle oder fetthaltige Flüssigkeiten) und Medien, die leitfähigen Schaum bilden oder die eine elektrisch isolierende Ablagerung an den Elektrodenaufbauen.

Das Messverfahren zur Füllstandsdetektion basiert auf dem konduktiven Prinzip, d. h. die elektrische Leitfähigkeit des Mediums wird überwacht. Ermittelt der Schaltverstärker einen Wertkleiner als die voreingestellte Leitfähigkeit, dann wird der Zustand „Medium erkannt“ ausgegeben, andernfalls „ein Medium“.

Vielseitig einsetzbares Alarm- und Schutzgerät für Hutschienen-, oder Wand-Montage mit universellem Eingang (Schraubklemme) für eine Vielzahl externer Sensoren. Es lassen sich alle Sensoren mit einer Schaltwelle <100 kOhm anschließen, wie z.B. Wasserfühler, Schwimmerschalter, Niveauschalter, Magnetkontakte, etc. Im Alarmfall kann durch einen potentialfreier Wechsler ein angeschlossenes Gerät (Pumpe, Maschine) ein- bzw. ausgeschaltet werden, zusätzlich ertönt beim GEWAS 300 FG ein akustischer Alarm.

Lieferumfang

Im Lieferumfang ist enthalten:

GEWAS 300 FG bzw. GEWAS 300 SP

Betriebsanleitung

Zubehör (nicht Lieferumfang ist enthalten)

GWF-2

Gewebeband-Wasserfühler, 2 m, ohne Stecker
Durch das speziell behandelte Gewebeband auf der Unterseite ermöglicht der GWF-2 die Erkennung von kleinsten Wassermengen.

Technische Daten Wasserfühler

Gehäuse: aus ABS mit zwei Befestigungsbohrungen und PG-Verschraubung
Abmessung: 65 x 35 x 50 mm (L x B x H), ohne PG-Verschraubung


Gehäuse
Gehäusetyp  GEWAS 300 FG: Feldgehäuse für Wandmontage
GEWAS 300 SP: Schnappgehäuse für Hutschienenmontage
Schutzart  GEWAS 300 FG: IP65
GEWAS 300 SP: IP20
Anzeige  2 LEDs für Schaltzustand und Status (Versorgung)
Umgebungsbedingungen
Umgebungstemperatur  -20..+60 °C
Lagertemperatur  -40..+80 °C
Zulässige Feuchte < 75 % r.F. (nicht betauend)
Signaleingang
Anzahl  1
Auslöseschwelle  < 80 kΩ
Reaktionszeit  2s
Rücksetzen von Alarmfall Reset-Taster (intern oder extern)
Relaisschaltausgang
Anzahl  1
Schaltspannung  ≤ 250 V AC
Schaltstrom  ≤ 5 A (ohmsche Last)
Externe Hupe (nur GEWAS 300FG)
Spannung  8V DC
Frequenz  3 kHz
Schaltstrom  ≤ 5 mA (ohmsche Last)
Stromversorgung
Zulässige Spannung 18..250 V AC/DC
bei GEWAS 300 FG zusätzlich: 9V-Blockbatterie
Leistungsaufnahme  < 2 VA



Bezeichnung Artikelnummer Preis

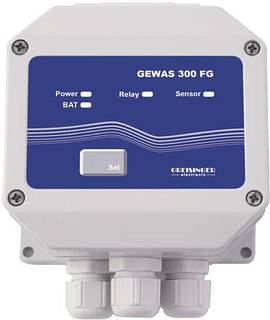

GEWAS 300 FG
Wasserwächter im Feldgehäuse
für Wandmontage - ohne Sensor
600472 155,00
GEWAS 300 SP
Wasserwächter im Schnappgehäuse
für Hutschienenmontage - ohne Sensor
600474 117,40
Zubehör
Gewebeband-Wasserfühler, 2 m, ohne Stecker 601778 59,00
