Artikel-Nr.: 601744

Bezeichnung: GEWAS 191 AN

Preis: 99,00 EURO



Bedienungsanleitung

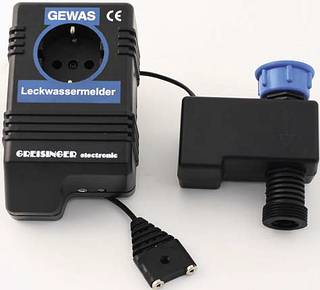

GEWAS 191 AN Leckwassermelder,
mit Maschinenabschaltung


Überwachung von Geräten und Maschinen mit
Alarmauslösung bereits bei 0,5mm Wasserfilm
Sperrung der Wasserzufuhr bei Alarm
Abschaltung eines angeschlossenen Gerätes bei Alarm



Versorgungsspannung: 230V 50/60Hz
Leistungsaufnahme: ca. 3 Watt
Schaltleistung: 230V 50/60Hz, max. 16A ohmsche Last
Magnetventil: max. Arbeitsdruck: 6bar servogesteuert
Druckdifferenz Einlauf / Auslauf: > 0,5 bar
stromlos geschlossen, Wassertemperatur max 60°C
Durchlauf: 20 l/min, G1/2"
Ventil-Anschlüsse: IN: G3/4" mit Überwurfmutter,
Kunststoff, Innengewinde
OUT: G3/4", Aussengewinde
Zusätzl. Gerätefunktion Schutzkontaksteckdose mit Maschinenabschaltung
Lieferumfang: 1 Steuergerät, 1 Magnetventil, 1 Siebdichtung
1 Wasserfühler GWF-1S/2m, 1 Bedienungsanleitung

Wirkungsweise

Tritt am Wasserfühler ein Wasserfilm von über 0.5 mm auf, so löst das Steuergerät automatisch ein akustisches Warnsignal aus und schaltet das Magnetventil ab. Bei der Ausführung GEWAS 191 AN wird noch zusätzlich das am Steuergerät angesteckte Gerät abgeschaltet.

Zur Alarmbeseitigung muss das Steuergerät kurz ausgesteckt werden.

Hinweis: Die Alarmauslösung wird auch dann aktiviert, wenn der Wasserfühler abgesteckt wird.

Alarm / Betriebssignale

Hupton (Intervall: ca. 1 sec.): Alarmfall

Alle 10 sec. kurzer Hupton: Magnetventil ist nicht angesteckt oder defekt

Magnetventil schaltet laufend ein/aus Betriebsspannung ist zu niedrig

Hupton (Intervall: ca. 2.5 sec.) Betriebsspannung ist zu niedrig

Maßnahmen im Alarmfall

- Um das Steuergerät auszuschalten ist dieses abzustecken.

- Fehlerursache ermitteln und beseitigen.

- Mögliche Fehlerursachen:

- Der Wasserfühler wurde abgesteckt oder ist defekt.

- Die Wasserfühlerkontakte haben Verbindung untereinander (z.B. über ein Metallstück, etc.)

- Es befindet sich ein Wasserfilm am Wasserfühler.

- Steuergerät wieder einstecken.
