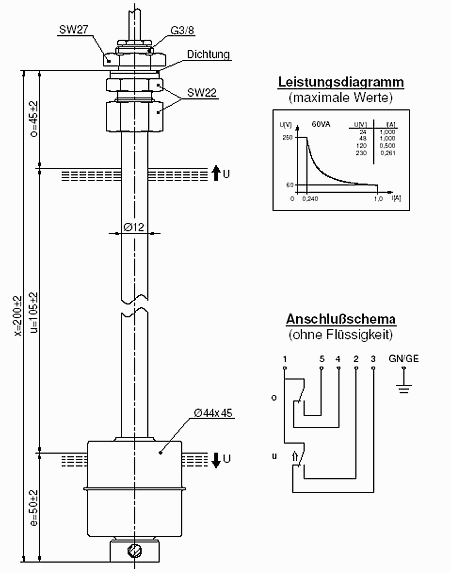

Magnetschwimmerschalter in Edelstahl, Temperaturfest, R3/8" Kopf,
2 Schaltpunkte 200 mm

Mit dem Schwimmerschalter oder (auch Niveauschalter) lässt sich sehr einfach der Füllstand von Flüssigkeiten überwachen.

Schwimmerschalter sind:

zuverlässig
kostengünstig
einfach zu montieren
wartungs- und verschleißfrei

Wenn z. B. bei einem Behälter ständig Flüssigkeit entnommen wird, sorgt ein Niveauschalter dafür, dass eine Pumpe immer genügend neue Flüssigkeit nachfüllt. Die Pumpe wird vom Schwimmerschalter ein- und ausgeschaltet, zusätzlich kann ein Über- oder Trockenlaufschutz realisiert werden.

Technische Daten Niveauschalter 2 Schaltpunkte, 200 mm Länge

Ausgangsart  Reedkontakt
Schaltfunktion  1 Umschalter, steigendes Niveau
1 Umschalter, fallendes Niveau
max. Durchgangswiderstand 0,1 Ohm
max. Schaltstrom  1,0 A
max. Transportstrom 2,0 A
max. Schaltspannung 250 V
max. Schaltleistung  60 VA
Mechanische Daten
Verschraubungswerkstoff  Pg7 X8CrNiS18-9 (1.4305)
Verschraubungswerkstoff  G3/8 X6CrNiMoTi17-12-2 (1.4571)
Sechskantmutterwerkstoff  X8CrNiS18-9 (1.4305)
Schaltrohrwerkstoff  *X6CrNiMoTi17-12-2 (1.4571)
Schwimmerwerkstoff
                         -Dichte
                         -Eintauchtiefe
*X6CrNiMoTi17-12-2 (1.4571)
etwa 0,65 g/cm³ ±10%
-32 mm ±2 mm ( bei Dichte 1 g/cm³ )
Stellringwerkstoff  X6CrNiMoTi17-12-2 (1.4571)
Dichtungswerkstoff  NBR
Anschlussart  1,0 m Kabel, Silikon, 6 x 0,75 mm²
Schutzart  IP 65 nach DIN VDE 0470 T1
max. Druck 15 bar
Thermische Daten
Umgebungstemperatur  -5°C bis +150°C
Mediumstemperatur

-5°C bis +150°C

Allgemein
Montage

Reproduzierbarkeit der Schaltpunkte bei gleichen geometrischen Verhältnissen
± 0,05 mm, bezogen auf ein Schaltgerät.
Die Maße der Schaltpunkte beziehen sich auf eine Flüssigkeitsdichte von 1 g/cm3.
Die Toleranz der Schaltpunkte beträgt ± 2 mm.

Induktive und kapazitive Lasten  unbedingt Kontaktschutz vorsehen
Typenbezeichnung Niveauschalter 200 mm 2 Schaltpunkte
Artikelnummer 8621115003
Preis 150,00 Euro

Für den Einsatz in Gegenwart chloridhaltiger Medien wird häufig der Werkstoff 1.4571 (V4A) eingesetzt. Er besitzt im  Gegensatz zum 1.4301 (V2A) eine erhöhte Beständigkeit gegen Chlor. Einsatzzwecke sind alle Bereiche die beständig mit Salzwasser in Berührung kommen wie zum Beispiel Beschläge im Schiffbau.
Weitere Einsatzgebiete:
Chemische Industrie, Textilindustrie, Zellulose Industrie, Pharmazeutische Industrie, Wasserwirtschaft
