Inline-Durchflussmessgeber





Bedienungsanleitung

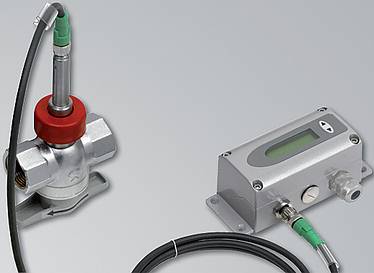

GEE 771C-DN15

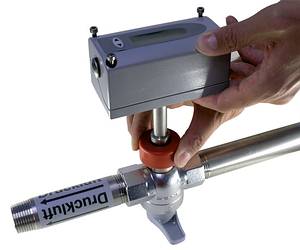

Durchflussmesser mit DN15-Sonde und
Armatur-Kugelhahn DN15

zur Leckagedetektion und Effizienzsteigerung

Beschreibung:

Die inline Durchflussmesser basieren auf der thermischen
Massenstrommessung und sind für die Durchflussmessung
in Rohrleitungen DN 15 bis DN 25 bestens geeignet. Mit ihm
kann z.B. der Verbrauch von Druckluft (optional auch
Stickstoff, CO2, Sauerstoff, Helium oder anderen nicht
korrosiven, nicht brennbaren Gasen) gemessen werden.

Konfigurationssoftware:

Mit der im Lieferumfang enthaltenen Software und der
integrierten USB-Schnittstelle lässt sich der Durchflussmesser bequem an die jeweilige Applikation
anpassen.

Technische Daten:

Messgröße: Volumenstrom nach DIN1343
Messbereich:  0,32 ... 63 nm3/h
Messbereich Temp.: -20 ... +80 °C
Arbeitstemperatur: -20 ... +60 °C
Mediumtemperatur: -20 ... +80 °C
Betriebsdruck: max. 16 bar

Der Durchflussmesser EE771 basiert auf der thermischen Massenstrommessung und ist für die Durchflussmessung von Luft und Gasen in Rohrleitungen geeignet. Gemessen werden kann z.B. der Verbrauch von Druckluft, Stickstoff, Helium, Argon, CO2 oder anderen nicht korrosiven und nicht brennbaren Gasen. Der EE771 misst den Volumenstrom bei Normbedingungen nach DIN 1343 (P0 = 1013,25mbar; t0 = 273,15K oder 0°C). Neben dem Normvolumenstrom stehen als Messgrößen auch noch Massenstrom, Normströmung oder Temperatur zur Verfügung. Der EE771 besitzt einen integrierten Verbrauchszähler. Die Verbrauchsmenge wird am Display angezeigt und geht auch bei einer Unterbrechung der Versorgungsspannung nicht verloren. Es stehen zwei Signalausgänge zur Verfügung: Je nach Anwendung können diese als Analogausgang (Strom oder Spannung), Schaltausgang oder Impulsausgang zur Verbrauchsmessung konfiguriert werden.

Bezeichnung Bestellnummer Preis
GEE 771C-DN15
Durchflussmesser mit DN15-Sonde
und Armatur-Kugelhahn DN15
Messbereich:
602917 795,00

GEE 771C-DN20
Durchflussmesser mit DN20-Sonde
und Armatur-Kugelhahn DN20
Messbereich:
602918 837,00

GEE 771C-DN25
Durchflussmesser mit DN25-Sonde
und Armatur-Kugelhahn DN25
Messbereich:
602919 869,00
