Quasianaloge Niveauschalter mit Reed-/Widerstandskette

Die quasi-analogen Niveauschalter funktionieren mit einer „Kette“ aus der Kombination von Reedkontakten und Widerständen. Ein Schwimmer mit einem eingebauten Magneten bewegt sich mit dem Füllstand des zu messenden Mediums auf einem Gleitrohr. In dem Gleitrohr befindet sich von der Umgebung geschützt die „Kette“ aus Reed-Kontakten. In Verbindung mit der Widerstandskette wird ein zum Flüssigkeitsstand proportionales Ausgangssignal erzeugt.

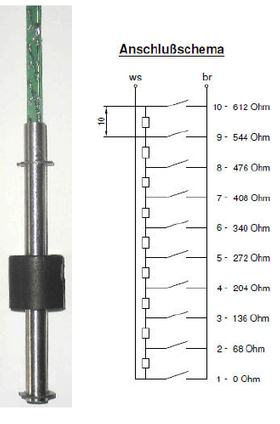

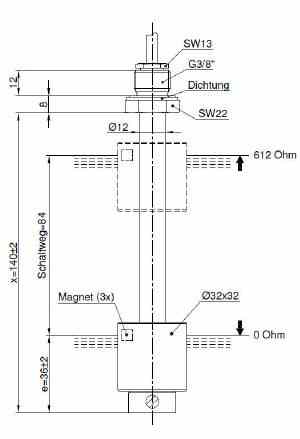

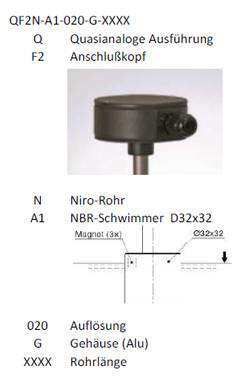

Anschlußschema Maßzeichnung Bestellschlüssel

Beispiel: 1. Reedkontakt geschlossen,
0 OHM zwischen ws und br,
         2. Reedkontakt geschlossen
68 OHM zwischen ws und br.

Datenblatt


Der HLM Standard hat eine Auflösung von 10mm oder 20mm
Längen des Gleitrohres bis 2.000mm möglich
Mit Schwimmer aus NBR (Nitril-Butadien-Kautschuk oder BUNA)
Kontinuierliches analoges Widerstandssignal Messumformer für 4-20mA Signal als Option möglich

Preismatrix für quasianaloge Ausführung

Bestellnummer: QF2N-A1-020-G-XXXX      (für XXXX bitte die Länge eingeben)

Auflösung 20 mm

Länge/mm Preis
100 109,00
200 119,00
300 129,00
400 139,00
500 149,00
600 155,00
700 156,00
800 175,00
900 185,00
1000 195,00
1100 205,00
1200 219,00
1300 229,00
1400 239,00
1500 249,00
1600 259,00
1700 269,00
1800 279,00
1900 295,00

Preismatrix für quasianaloge Ausführung

Bestellnummer: QF2N-A1-010-G-XXXX     (für XXXX bitte die Länge eingeben)

Auflösung 10 mm

Länge/mm Preis
100 112,00
200 125,00
300 135,00
400 149,00
500 159,00
600 169,00
700 185,00
800 195,00
900 205,00
1000 219,00
1100 235,00
1200 245,00
1300 259,00
1400 270,00
1500 285,00
1600 299,00
1700 310,00
1800 325,00
1900 339,00
