Bedienungsanleitung

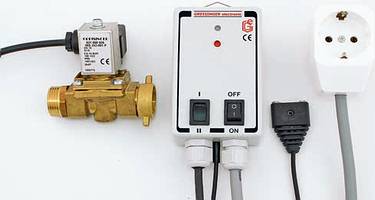

GEWAS 181 A Leckwassermelder mit
1/2" oder 3/4" oder 1" Messingmagnetventil

Überwachung sämtlicher Geräte und Maschinen mit Wasseranschluss
Alarmauslösung bereits bei 0,5mm Wasserfilm
bei Alarmauslösung Sperrung der Wasserzufuhr
Im Alarmfall Abschaltung des angeschlossenen Gerätes
Sämtliche Geräte und Maschinen mit Wasseranschluss. Für direkte Montage des Magnetventils in Rohrleitungen



Spannungsversorgung  220/240V 50/60Hz (Steuergerät)
Leistungsaufnahme ca. 3 Watt
Steuerausgang über Steckdose im Schutzkontakt-Zwischenstecker
Schaltspannung entspricht der Versorgungspannung
Schaltstrom max. 16A (ohmsche Last)
Magnetventil Magnetventil: ½"-, ¾"- bzw. 1"-Messing-Magnetventil mit beidseitigem Innengewinde
½", ¾" bzw. 1" für Leitungseinbau.
Durchflussmenge: GMV ½": ca. 20 l/min.,
 GMV ¾": ca. 91.5 l/min, GMV 1": ca. 141.5 l/min.
max. Arbeitsdruck: 10bar, servogesteuert
(Druckdifferenz Einlass/Auslass >0,5 bar)
Betriebsspannung: 200 VDC bzw. 100 VDC im Energiesparbetrieb
Abmessungen Steuergerät: 110 x 65 x 45 mm (L x B x H)
Magnetventil: GMV ½": ca. 55 x 68 x 88 mm, GMV ¾": ca. 80 x 72 x 98 mm,
GMV 1": ca. 93 x 80 x 114 mm
Arbeitstemperatur 0 bis 50 °C
Abmessungen Steuergerät: 110 x 65 x 45 mm (L x B x H) Magnetventil: ca. 82 x 88 x 72 mm
EMV Der GEWAS 181A entspricht den wesentlichen Schutzanforderungen,
die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaate

Bezeichnung Artikelnummer Preis
GEWAS 181 A-1/2" Leckwassermelder mit 1/2" Messing-Magnetventil
(Durchflussmenge: ca. 20 l/min, Einbaulänge ca. 55 mm) für Leitungsmontage,
Wassersensor, Alarmsummer
und Maschinenabschaltung 16 A, 230 V~.
601736 139,00
GEWAS 181 A-3/4" Leckwassermelder mit 3/4" Messing-Magnetventil
(Durchflussmenge: ca. 91,5 l/min, Einbaulänge ca. 80 mm) für Leitungsmontage,
Wassersensor, Alarmsummer
und Maschinenabschaltung 16 A, 230 V~.
601738 175,50
GEWAS 181 A-1" Leckwassermelder mit 1" Messing-Magnetventil
(Durchflussmenge: ca. 145,5 l/min, Einbaulänge ca. 95 mm) für Leitungsmontage,
Wassersensor, Alarmsummer
und Maschinenabschaltung 16 A, 230 V~.
601740 199,00


Zubehör, Ersatzteile

GMV-1/2" L
Ersatzmagnetventil für GEWAS 181 A - 1/2"
ca. 1 m Kabel mit Spule und losen Enden,
zur direkten Leitungsmontage
Wasserdurchlass: 1/2"
Anschlüsse: 1/2", fest´
601645 52,00

GMV-3/4" L
Ersatzmagnetventil für GEWAS 181 A - 3/4"
ca. 1 m Kabel mit Spule und losen Enden,
zur direkten Leitungsmontage
Wasserdurchlass: 3/4"
Anschlüsse: 3/4", fest´
601648 92,50

GMV-1" L
Ersatzmagnetventil für GEWAS 181 A - 1"
ca. 1 m Kabel mit Spule und losen Enden,
zur direkten Leitungsmontage
Wasserdurchlass: 1"
Anschlüsse: 1", fest´
601655 116,00
