Durchflussarmatur Chlor

Datenblatt

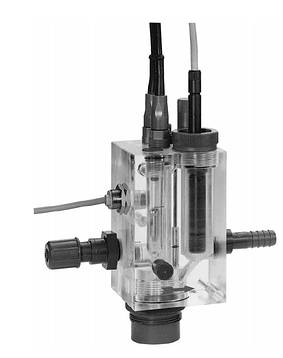

Die Durchflussarmatur für Chlorelektroden OCA 250 wird speziell zur Aufnahme der Chlorelektroden OCS 140 / OCS 141 bzw. der Chlordioxidsensoren OCS 240 / OCS 241 verwendet. Zusätzlich sind zwei Einbauplätze zur Aufnahme einer Redox- und einer pH-Einstabmeßkette (z.B. Typ OPS 32-0 FBO-2 GSA und OPS 31-1 ABO-2 GSA) vorgesehen.

Einsatzbereiche

· Schwimmbadwasser

· Brauchwasser

· Trinkwasser

· Sonstige

Vorteile auf einen Blick

Der Plexiglas-Meßzellenkörper enthält ein Nadelventil zur Anpassung des Messwasserdurchflusses sowie einen Durchflussmesser zur optischen Kontrolle des Durchflusses. In Kombination mit einem Meßgerät, z.B. OCM 360 (Kombigerät für pH, Redox, Chlor und Temperatur) ist über einen induktiven Näherungsschalter die Auswertung eines "Flow-Alarms" möglich.

Die "Flow-Alarm"-Auswertung ist auch separat mittels Schaltverstärker, Typ INS-R, möglich. Für die pH- und Redox-Messung ist ein Potentialausgleichsstift in die Armatur eingebaut.

Die Kalibrierung der pH- und Redoxelektroden kann im eingebauten Zustand erfolgen. Dazu wird die unterseitig aufgeschraubte Verschlusskappe als Kalibriergefäß verwendet.

Abmessungen  Gerät mit Elektrodenbestückung 85 x 85 x 250 mm
Werkstoffe  Messzellenkörper Plexiglas (PMMA), PVC, Edelstahl 1.4571, EPDM
Prozessanschlüsse  Einschraubgewinde für pH- und Redox-Meßketten 2 x Pg 13,5
Wasserzufluss, Innengewinde G ½
Rohranschluss

NV ½ zum Übergang von Innengewinde G ½ auf Klebemuffe zum Einkleben von PVC-Rohr (Da=16mm)

Schlauchanschluss

SV ½ zum Übergang von Innengewinde G ½ auf Schlauchanschluss D 6/12 im Zulauf und Schlauch D 16 im Ablauf

Belegung der Einbauplätze
Einbauplatz Chlor- bzw. Chlordioxidsensor

OCS 140 oder OCS 141 bzw. OCS 240 oder OCS 241

2 Einbauplätze für Elektroden mit Gewinde Pg 13,5

1 pH-Einstabmesskette (z.B. Typ OPS 31-1 ABO-2 GSA) und
1 Redox-Einstabmesskette (z.B. Typ OPS
32-0 FBO-2 GSA)

Betriebsdaten
Max. zulässiger Wasservordruck

4 bar ohne Sensoren,1 bar mit Sensoren (bei 40°C)

Messwasserdurchfluss  (einstellbar über Nadelventil) 30 ... 120 l/h
Max. Betriebstemperatur  45°C
Bestellnummer OCA250-A0
Preis 429 ,00 EURO
