Magnetschwimmerschalter in
Edelstahl, Temperaturfest, R3/8" Kopf,
2 Schaltpunkte 400 mm
 |
Ein
Schwimmerschalter funktioniert stromlos und ist potentialfrei. Das Herzstück
von Schwimmerschaltern ist ein Reed-Kontakt. Die Zunge vom Kontakt
reagiert auf die Magnete, welche im Schwimmer verbaut sind. Je nach
Position vom Füllstand und damit des Schwimmers ist der Reed-Kontakt
entweder offen
oder geschlossen.
Ein Reed-Kontakt hat eine Lebensdauer von
mehreren Millionen Schaltungen und arbeitet sehr zuverlässig. Der
Schwimmer ist das einzige bewegliche Teil, ein Schwimmerschalter arbeitet verschleißfrei.
Dank dieses einfachen Aufbaus arbeiten Schwimmerschalter über Jahre ohne
Ausfälle.
Die Schaltleistung beträgt max. 60W die
Schaltspannung max. 230VAC.
Achtung:
Bei Induktiver (z.B. Pumpen, Magnetventile…usw.) oder kapazitiver (z.B.
SPS- / Steuerungseingänge…usw.) Last ist in jedem Fall eine geeignete
Schutzbeschaltung vorzusehen. |

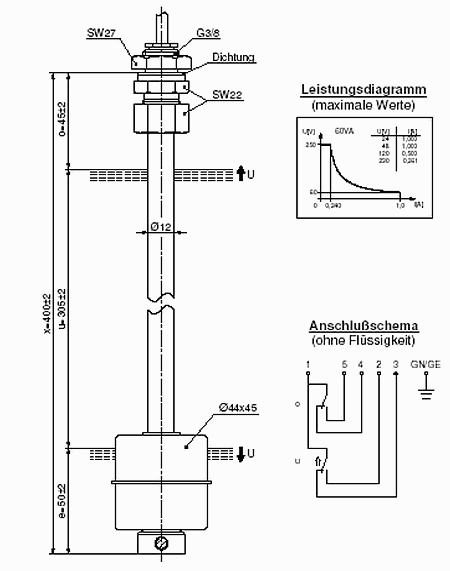

Technische Daten
Niveauschalter 2 Schaltpunkte, 400 mm Länge
| Ausgangsart |
Reedkontakt |
| Schaltfunktion |
1 Umschalter,
steigendes Niveau
1 Umschalter, fallendes Niveau |
| max.
Durchgangswiderstand |
0,1 Ohm |
| max.
Schaltstrom |
1,0 A |
| max.
Transportstrom |
2,0 A |
| max.
Schaltspannung |
250 V |
| max.
Schaltleistung |
60 VA |
| Mechanische
Daten |
| Verschraubungswerkstoff |
Pg7 X8CrNiS18-9
(1.4305) |
| Verschraubungswerkstoff |
G3/8
X6CrNiMoTi17-12-2 (1.4571) |
| Sechskantmutterwerkstoff |
X8CrNiS18-9
(1.4305) |
| Schaltrohrwerkstoff |
*X6CrNiMoTi17-12-2
(1.4571) |
Schwimmerwerkstoff
-Dichte
-Eintauchtiefe |
*X6CrNiMoTi17-12-2
(1.4571)
etwa 0,65 g/cm³ ±10%
-32 mm ±2 mm ( bei Dichte 1 g/cm³ ) |
| Stellringwerkstoff |
X6CrNiMoTi17-12-2
(1.4571) |
| Dichtungswerkstoff |
NBR |
| Anschlussart |
1,0 m Kabel,
Silikon, 6 x 0,75 mm² |
| Schutzart |
IP 65 nach DIN
VDE 0470 T1 |
| max.
Druck |
15 bar |
| Thermische
Daten |
| Umgebungstemperatur |
-5°C bis +150°C |
| Mediumstemperatur |
-5°C bis +150°C |
| Allgemein |
| Montage |
Reproduzierbarkeit der
Schaltpunkte bei gleichen geometrischen Verhältnissen
± 0,05 mm, bezogen auf ein Schaltgerät.
Die Maße der Schaltpunkte beziehen sich auf eine Flüssigkeitsdichte von
1 g/cm3.
Die Toleranz der Schaltpunkte beträgt ± 2 mm. |
| Induktive
und kapazitive Lasten |
unbedingt
Kontaktschutz vorsehen |
| Typenbezeichnung |
Niveauschalter
400 mm 2 Schaltpunkte |
| Artikelnummer |
8621115004 |
| Preis |
249,00 Euro |
Für
den Einsatz in Gegenwart chloridhaltiger Medien wird häufig der Werkstoff
1.4571 (V4A) eingesetzt. Er besitzt im Gegensatz zum 1.4301 (V2A) eine
erhöhte Beständigkeit gegen Chlor. Einsatzzwecke sind alle Bereiche die beständig
mit Salzwasser in Berührung kommen wie zum Beispiel Beschläge im
Schiffbau.
Weitere Einsatzgebiete:
Chemische Industrie, Textilindustrie, Zellulose Industrie, Pharmazeutische
Industrie, Wasserwirtschaft
|
