Dieser Miniatur-Schwimmerschalter hat als Hauptmerkmal ein 8mm Rohr.
Mit dem Mini-Schwimmerschalter lässt sich sehr einfach der Füllstand
von Flüssigkeiten überwachen. Dies sind Grenzschalter, die standardmässig
über einen Schaltpunkt verfügen. Mini-Schwimmerschalter sind:
kostengünstig
zuverlässig
einfach zu montieren
wartungs- und verschleißfrei
Ein Minischwimmerschalter funktioniert
stromlos und ist potentialfrei.
Das Herzstück von dem Miniaturschwimmerschalter
ist ein Reed-Kontakt . Dieser Kontakt wird im Gleitrohr mit Kunstharz fest
vergossen. Die Zunge vom Kontakt reagiert auf die Magnete, welche im
Schwimmer eingebaut sind. Je nach Position vom Füllstand und damit des
Schwimmers ist der Reed-Kontakt entweder offen (es fließt kein Strom)
oder geschlossen (es fließt Strom).
Technische Daten
Miniatur-Schwimmerschalter
Ausgangsart
Reedkontakt
Schaltfunktion
1 Schalter, fallendes Niveau
Durch drehen des Schwimmers um 180°C lässt sich die
Schaltfunktion von Schließer und Öffner verändern.
max.
Durchgangswiderstand
0,1 Ohm
max.
Schaltstrom
0,5 A
max.
Transportstrom
1,0 A
max.
Schaltspannung
250 V
max.
Schaltleistung
10 VA

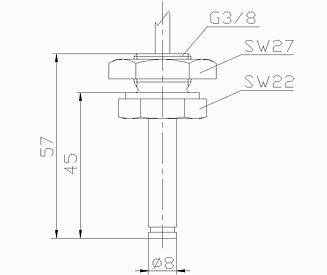

Mechanische
Daten
Sechskantmutterwerkstoff
PVC
Gehäusewerkstoff
PVC
Schwimmerwerkstoff
-Dichte

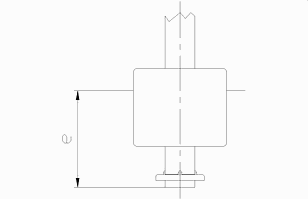

-Eintauchtiefe
PVC
etwa 0,7 g/cm³ ±10%
-15 mm ±2 mm ( bei Dichte 1 g/cm³ )
Greifringwerkstoff
PVC
Anschlussart
1,0 m Kabel, PVC,
2 x 0,34 mm²
Schutzart
IP 65 nach DIN
VDE 0470 T1
max.
Druck
5 bar
Thermische
Daten
Umgebungstemperatur
-5°C bis +60°C
Mediumstemperatur
-5°C bis +60°C
Allgemein
Montage
Reproduzierbarkeit der
Schaltpunkte bei gleichen geometrischen Verhältnissen
± 0,05 mm, bezogen auf ein Schaltgerät.
Die Maße der Schaltpunkte beziehen sich auf eine Flüssigkeitsdichte von
1 g/cm3.
Die Toleranz der Schaltpunkte beträgt ± 2 mm.
