Magnetschwimmerschalter in
Edelstahl, Temperaturfest, R3/8" Kopf,
2 Schaltpunkte 1000 mm
 |
Die Schwimmerschalter
die auf Reedkontaktbasis aufgebaut sind, funktionieren berührungslos. Ein
Schwimmer der auf einem Rohr frei beweglich ist, gleitet dei steigendem
oder fallendem Medium auf und ab. Kommt der mit dem Magneten bestückte
Schwimmer in den Schaltbereich des sich im Rohr befindenden
Reedkontaktes, wird dieser durch die Magnetkraft betätigt.
Ein Reed-Kontakt hat eine Lebensdauer von
mehreren Millionen Schaltungen und arbeitet sehr zuverlässig. Der
Schwimmer ist das einzige bewegliche Teil, ein Schwimmerschalter arbeitet verschleißfrei.
Dank dieses einfachen Aufbaus arbeiten Schwimmerschalter über Jahre ohne
Ausfälle.
Die Schaltleistung beträgt max. 60W die
Schaltspannung max. 230VAC.
Achtung:
Bei Induktiver (z.B. Pumpen, Magnetventile…usw.) oder kapazitiver (z.B.
SPS- / Steuerungseingänge…usw.) Last ist in jedem Fall eine geeignete
Schutzbeschaltung vorzusehen. |

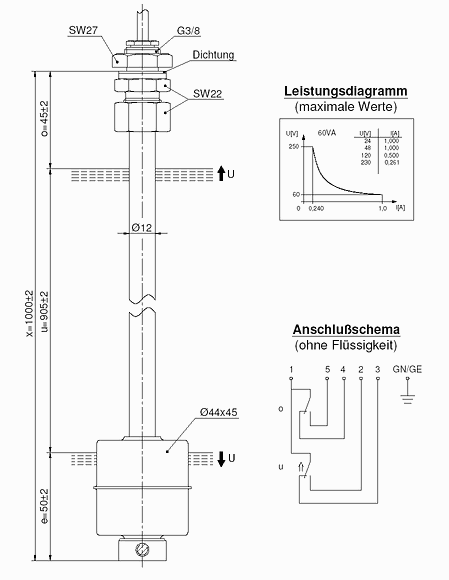

Technische Daten
Niveauschalter 2 Schaltpunkte, 1000 mm Länge
| Ausgangsart |
Reedkontakt |
| Schaltfunktion |
1 Umschalter,
steigendes Niveau
1 Umschalter, fallendes Niveau |
| max.
Durchgangswiderstand |
0,1 Ohm |
| max.
Schaltstrom |
1,0 A |
| max.
Transportstrom |
2,0 A |
| max.
Schaltspannung |
250 V |
| max.
Schaltleistung |
60 VA |
| Mechanische
Daten |
| Verschraubungswerkstoff |
Pg7 X8CrNiS18-9
(1.4305) |
| Verschraubungswerkstoff |
G3/8
X6CrNiMoTi17-12-2 (1.4571) |
| Sechskantmutterwerkstoff |
X8CrNiS18-9
(1.4305) |
| Schaltrohrwerkstoff |
*X6CrNiMoTi17-12-2
(1.4571) |
Schwimmerwerkstoff
-Dichte
-Eintauchtiefe |
*X6CrNiMoTi17-12-2
(1.4571)
etwa 0,65 g/cm³ ±10%
-32 mm ±2 mm ( bei Dichte 1 g/cm³ ) |
| Stellringwerkstoff |
X6CrNiMoTi17-12-2
(1.4571) |
| Dichtungswerkstoff |
NBR |
| Anschlussart |
1,0 m Kabel,
Silikon, 6 x 0,75 mm² |
| Schutzart |
IP 65 nach DIN
VDE 0470 T1 |
| max.
Druck |
15 bar |
| Thermische
Daten |
| Umgebungstemperatur |
-5°C bis +150°C |
| Mediumstemperatur |
-5°C bis +150°C |
| Allgemein |
| Montage |
Reproduzierbarkeit der
Schaltpunkte bei gleichen geometrischen Verhältnissen
± 0,05 mm, bezogen auf ein Schaltgerät.
Die Maße der Schaltpunkte beziehen sich auf eine Flüssigkeitsdichte von
1 g/cm3.
Die Toleranz der Schaltpunkte beträgt ± 2 mm. |
| Induktive
und kapazitive Lasten |
unbedingt
Kontaktschutz vorsehen |
| Typenbezeichnung |
Niveauschalter
1000 mm 2 Schaltpunkte |
| Artikelnummer |
8621115007 |
| Preis |
269,00 Euro |
Für
den Einsatz in Gegenwart chloridhaltiger Medien wird häufig der Werkstoff
1.4571 (V4A) eingesetzt. Er besitzt im Gegensatz zum 1.4301 (V2A) eine
erhöhte Beständigkeit gegen Chlor. Einsatzzwecke sind alle Bereiche die beständig
mit Salzwasser in Berührung kommen wie zum Beispiel Beschläge im
Schiffbau.
Weitere Einsatzgebiete:
Chemische Industrie, Textilindustrie, Zellulose Industrie, Pharmazeutische
Industrie, Wasserwirtschaft
|
