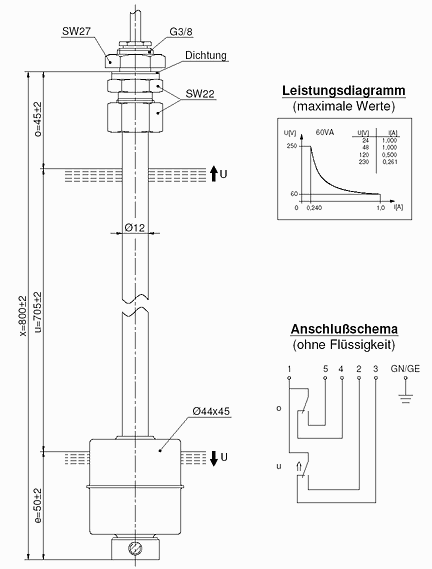

Magnetschwimmerschalter in Edelstahl, Temperaturfest, R3/8" Kopf,
2 Schaltpunkte 800 mm

Die Schwimmerschalter die auf Reedkontaktbasis aufgebaut sind, funktionieren berührungslos. Ein Schwimmer der auf einem Rohr frei beweglich ist, gleitet dei steigendem oder fallendem Medium auf und ab. Kommt der mit dem Magneten bestückte Schwimmer in den Schaltbereich des sich im Rohr befindenden  Reedkontaktes, wird dieser durch die Magnetkraft betätigt.

Ein Reed-Kontakt hat eine Lebensdauer von mehreren Millionen Schaltungen und arbeitet sehr zuverlässig. Der Schwimmer ist das einzige bewegliche Teil, ein Schwimmerschalter arbeitet verschleißfrei. Dank dieses einfachen Aufbaus arbeiten Schwimmerschalter über Jahre ohne Ausfälle.

Die Schaltleistung beträgt max. 60W die Schaltspannung max. 230VAC.

Achtung: Bei Induktiver (z.B. Pumpen, Magnetventile…usw.) oder kapazitiver (z.B. SPS- / Steuerungseingänge…usw.) Last ist in jedem Fall eine geeignete Schutzbeschaltung vorzusehen.

Technische Daten Niveauschalter 2 Schaltpunkte, 800 mm Länge

Ausgangsart  Reedkontakt
Schaltfunktion  1 Umschalter, steigendes Niveau
1 Umschalter, fallendes Niveau
max. Durchgangswiderstand 0,1 Ohm
max. Schaltstrom  1,0 A
max. Transportstrom 2,0 A
max. Schaltspannung 250 V
max. Schaltleistung  60 VA
Mechanische Daten
Verschraubungswerkstoff  Pg7 X8CrNiS18-9 (1.4305)
Verschraubungswerkstoff  G3/8 X6CrNiMoTi17-12-2 (1.4571)
Sechskantmutterwerkstoff  X8CrNiS18-9 (1.4305)
Schaltrohrwerkstoff  *X6CrNiMoTi17-12-2 (1.4571)
Schwimmerwerkstoff
                         -Dichte
                         -Eintauchtiefe
*X6CrNiMoTi17-12-2 (1.4571)
etwa 0,65 g/cm³ ±10%
-32 mm ±2 mm ( bei Dichte 1 g/cm³ )
Stellringwerkstoff  X6CrNiMoTi17-12-2 (1.4571)
Dichtungswerkstoff  NBR
Anschlussart  1,0 m Kabel, Silikon, 6 x 0,75 mm²
Schutzart  IP 65 nach DIN VDE 0470 T1
max. Druck 15 bar
Thermische Daten
Umgebungstemperatur  -5°C bis +150°C
Mediumstemperatur

-5°C bis +150°C

Allgemein
Montage

Reproduzierbarkeit der Schaltpunkte bei gleichen geometrischen Verhältnissen
± 0,05 mm, bezogen auf ein Schaltgerät.
Die Maße der Schaltpunkte beziehen sich auf eine Flüssigkeitsdichte von 1 g/cm3.
Die Toleranz der Schaltpunkte beträgt ± 2 mm.

Induktive und kapazitive Lasten  unbedingt Kontaktschutz vorsehen
Typenbezeichnung Niveauschalter 800 mm 2 Schaltpunkte
Artikelnummer 8621115006
Preis 209,00 Euro

Für den Einsatz in Gegenwart chloridhaltiger Medien wird häufig der Werkstoff 1.4571 (V4A) eingesetzt. Er besitzt im  Gegensatz zum 1.4301 (V2A) eine erhöhte Beständigkeit gegen Chlor. Einsatzzwecke sind alle Bereiche die beständig mit Salzwasser in Berührung kommen wie zum Beispiel Beschläge im Schiffbau.
Weitere Einsatzgebiete:
Chemische Industrie, Textilindustrie, Zellulose Industrie, Pharmazeutische Industrie, Wasserwirtschaft
