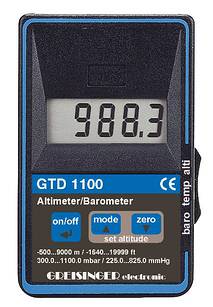

GTD 1100
Auflösung 0,1 mbar
 |
ein Gerät zur einfachen
Höhenbestimmung von Gebäuden und Bauwerken (Kirchturm, Hochhaus, Brücken,
etc.) |
|
weitere Einsatzbereiche: Bergwandern, Drachenfliegen,
Ultraleicht-Flugzeuge, im Rad-
und Motorsport etc. |
|
Manuelle Offset-
und Steigungskorrektur |
|
Meereshöhenkorrektur
möglich |
|
Tendenzanzeige,
Summenfunktion zurückgelegter
Höhenmeter
(Aufstieg, Abstieg, Gesamt) |
| über 6.000 Betriebsstunden |
Bedienungsanleitung |
| Messbereich |
| Luftdruck |
300,0
... 1100,0 mbar abs.,
Auflösung 0,1 mbar 225,0 ... 825,0 mmHg abs.,
Auflösung 0,1 mmHg |
| Temperatur |
-10,0 … +50,0 °C,
Auflösung 0,1 °C -13,0 …+122,0°F,
Auflösung 0,1 °F |
| Höhe |
-500 … -200 m,
Auflösung 1m
-199,5 … +1999,5 m, Auflösung 0,5m
2000 … 9000 m, Auflösung 1m |
Genauigkeit:
(±1 Digit)
(bei Nenntemperatur = 25°C) |
| Temperatur |
±1%FS |
| Luftdruck
absolut |
±1.5mbar
(750...1100mbar) mit Werkskalibrierschein: ±0.5mbar
(750...1100mbar) |
| Höhenmessung |
Genauigkeit
der Höhenmessung |
| Max.
Überlast |
4000
mbar abs. |
| Druckanschluss |
Sensor
in Gerät integriert |
| Messfrequenz |
1
Messung pro Sekunde |
| Offset
und Scale |
digitaler
Nullpunkt- und Steigungsabgleich für Luftdruckmessung |
| Min-/Max-Wertspeicher: |
Min-
und Max-Wert werden gespeichert |
| Höhenkorrektur |
Die Anzeige kann über
eine Höheneingabe auf Normal-Null (Meereshöhe)
bezogen werden |
| Summenfunktion |
Nur
bei Altimeter: Die zurückgelegten Höhenmeter werden errechnet
(Aufstieg, Abstieg, Gesamt) Auflösung 2m |
| Tendenzanzeige |
Nur
bei Barometer: Luftdruck fallend/steigend |
| Zero-Funktion |
Differenzmessung: der
Anzeigewert wird auf Null gesetzt |
| Anzeige |
ca.
13 mm hohe, 4½-stellige LCD-Anzeige |
| Bedienelemente |
3
Folientaster für EIN/AUS, Min-/Max-Wertabfrage, Nulleinstellung |
| Arbeitsbedingungen |
-10
bis 50 °C; 0 bis 80 % r.F. (nicht betauend |
| Lagertemperatur |
-20
bis 70 °C |
| Stromversorgung |
9
V-Batterie Type IEC 6F22 (im Lieferumfang) |
| Stromverbrauch |
ca.
50 μA (Batterielebensdauer mit Standard Zink Kohle Batterie über
6000 Stunden!) |
| Batteriewechselanzeige |
automatisch
bei verbrauchter Batterie "BAT", Warnung "LOBAT" |
| Gehäuse |
bruchfestes
ABS-Gehäuse, Vorderseite IP65 |
| Abmessungen |
ca.
106 x 67 x 30 mm (H x B x T) , ohne Druckanschlussstutzen |
| Artikel-Nr. |
600132 |
| Bezeichnung |
Höhenmesser
GTD 1100 |
| Preis |
130,00 EURO |
| Genauigkeit
der Höhenmessung
Bei richtiger Kalibrierung (Referenzpunkt) und stabilen
Wetterbedingungen:
Im Bereich von 0 bis 4000 m kann theoretisch eine Genauigkeit von
+/-5 Meter erreicht werden.
(Sensorgenauigkeit + barometrische Höhenformel). In der Praxis
treten aber Abweichungen der barometrischen Höhenformel zur
tatsächlichen Luftschichtung auf:
Bei Betrachtung kleinerer Höhenunterschiede (<200 m) innerhalb
kurzer Zeit sind in der Praxis Genauigkeiten +/-1,5m +/-3% erreichbar
Höchste Übereinstimmung wird erreicht, wenn die Referenztemperatur
der Höhenformel den tatsächlichen Bedingungen angepasst wird.*)
Bei unstabilem Wetter können erhöhte Abweichungen bei der Messung
auftreten. Dieser Fehler ist unabhängig von der Messtechnischen
Genauigkeit des Instruments (die prinzipiell sehr hoch ist!)
Beispiel: Bei Wetterumschwüngen kann sich der Umgebungsdruck
durchaus bis 3 mbar/Stunde ändern, d.h. die Anzeige auf Meereshöhe
verändert sich innerhalb dieser Stunde um ca. 25m, obwohl das Altimeter
nicht vom Platz bewegt wurde. Bei Gewittern sind sogar noch größere
Fehler möglich. Wohlgemerkt: Diese Fehlerquelle hat jeder barometrische
Höhenmesser im gleichen Maße. |
|
