![](images/GTF_111.jpg)
|

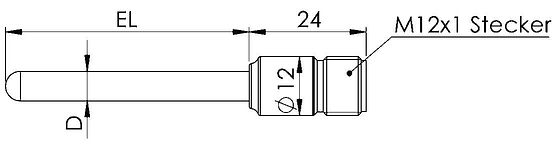

GTF 111
Temperaturfühler
Der GTF 111 ist ein Temperaturfühler ohne
Gewinde mit einem praktischen
M12-Anschlussstecker. Die Messung erfolgt
mittels Widerstands-Temperatursensoren
Pt100 oder Pt1000.
|
Sensorelement |
Pt100 oder Pt1000
(4-Leiter) |
Temperaturbereich |
-50 … +250 °C
(Fühlerspitze) |
Genauigkeit |
Klasse B, Klasse
A, Klasse AA, Klasse 1/10 DIN B |
Ansprechzeit |
FS Ø 3 mm: T90
≤ 1,5 s
FS Ø 6 mm: T90 ≤ 7,4 s |
Prozessdruck |
max. 50 bar |
Elektrischer
Anschluss |
M12-Stecker
4-pol. |
Schutzrohr
und Spitze |
1.4404 (V4A) |
Schutzart |
IP67 / IP69K |
Umgebungstemperatur |
-20 ... +85 °C |
GTF 111- 1
- 2
- 3 - 4
- 5 - 6
Grundpreis: ab 39,60
Bestellcode |
Aufpreis |
1.Sensorlelement |
P |
Pt100 |
-- |
T |
Pt1000 |
-- |
2.
Genauigkeitsklasse |
B |
Klasse B
(Standard) |
-- |
A |
Klasse A |
4,20 |
D |
Klasse AA (1/3
Klasse B) |
8,40 |
Z |
1/10 DIN Kl. B
nur bei Pt100 |
29,80 |
3.
Messbereich |
MB1 |
-50...+250°C
(M12 Stecker nicht über 85°C |
-- |
MBS |
andere
Messbereiche |
-- |
4.Einbaulänge
EL |
0050 |
50 mm |
-- |
0100 |
100 mm |
-- |
0150 |
150 mm |
3,30 |
0250 |
250 mm |
6,60 |
5.
Fühlerdurchmesser D |
D60 |
Ø 6 mm, ohne
Verjüngung |
-- |
D30 |
*Ø 6 mm, mit
verjüngter
Fühlerspitze Ø 3 mm L = 30 mm |
14,60 |
6.
Option |
00 |
ohne Option |
![](images/GTF_111_2.gif)
*verjüngte Fühlerspitze
PUR-Anschlusskabel mit angespritztem M12x1 Steckverbinder (und losen Enden).
Artikelnummer |
Beschreibung |
Preis |
606224 |
![](images/KMP4.jpg) |
KM4P-G02
gerader Anschluss, 4-pol.
2 m Kabel |
10,60 |
604518 |
![](images/KMP4.jpg) |
KM4P-G10
gerader Anschluss, 4-pol.
10 m Kabel |
29,90 |
607964 |
![](images/KMP4.jpg) |
KM4P-GL
Kupplung zum
Selbstkonfektionieren, 4-pol. |
15,40 |
|
