Mantel-Thermoelemente NiCr-Ni (Typ K) komplett mit
Kabelhülse und
1m Siliconkabel (Ausgleichsleitung),
lose Drahtenden

Vorteile:

Mechanisch robust
Hohe Temperatur- und Druckbeständigkeit
Beständig gegen aggressive Atmosphäre
sehr kleine Abmessungen möglich und dadurch kurze Ansprechzeiten
Biegbar (kleinste Biegeradien bei kleinen Durchmessern möglich)
Potentialfrei (Thermoelementdrähte haben keine Verbindung zum Außenmantel)
Höchste Genauigkeitsklasse 1 nach DIN IEC584.

Zubehör: (gegen Aufpreis)

Zusätzliche Klemmverschraubung für die Ø 1.5, 3.0 und 6.0 lieferbar (Edelstahl). Ausführungen mit
Edelstahlklemmstück (für hohe Temperaturen) oder mit Teflonklemmstück (bis +250 °C - wieder lösbar).
Verschiedene Gewindedurchmesser lieferbar
Längeres oder anderes Kabel (bei Bestellung angeben): Siliconkabel (bis 200 °C) bzw. Glasseidenkabel
(bis 400 °C).
Konfektionierter Flachstecker (NST1200)



Mantelmaterial Inconel 600, biegbar
Isolation hochkomprimiertes reines MgO
Thermodrähte NiCr-Ni, DIN IEC 584, isoliert verschweißt (potentialfrei)
Genauigkeit höchste Genauigkeitsklasse (Kl. 1) = ±1.5 °C bzw. ±0,4 % vom Messwert.
(Gegenüber Klasse 2 z.B. fast doppelte Genauigkeit. Zum Vergleich: Klasse 2: ±2,5 °C bzw. ±0.75 % v. MW.)
Anschlusskabel Silicon Ausgleixchsleitung, 1 m lang (max. 200°C)
lose Enden
Temperatureinsatzbereich  -220 ... +1150 °C (Sondenspitze bzw. vorderer Teil; Stecker bis max. 200 °C)
(Genauigkeitsklasse 1 gültig von -40 ... +1000 °C)

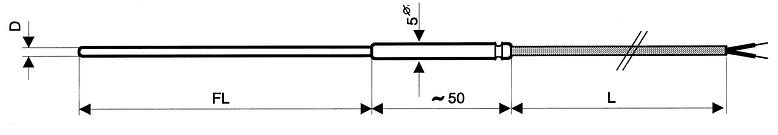

Type Ø FL mm±10mm Preis
GTF101-5-05-0150 0,5 150 59,60
GTF101-5-05-0250 250 61,00
GTF101-5-05-0500 500 63,80
GTF101-5-05-1000 1000 72,60
GTF101-5-05-1500 1500 79,60

GTF101-5-10-0150 1,0 130 44,60
GTF101-5-10-0250 230 47,30
GTF101-5-10-0500 480 50,60
GTF101-5-10-1000 980 56,90
GTF101-5-10-1500 1480 63,20

GTF101-5-15-0150 1,5 130 44,60
GTF101-5-15-0250 230 47,30
GTF101-5-15-0500 480 50,60
GTF101-5-15-1000 980 56,90
GTF101-5-15-1500 1480 63,20

GTF101-5-30-0150 3,0 130 44,60
GTF101-5-30-0250 230 47,30
GTF101-5-30-0500 480 50,60
GTF101-5-30-1000 980 56,90
GTF101-5-30-1500 1480 63,20

GTF101-5-60-0150 6,0 130 59,30
GTF101-5-60-0250 230 69,70
GTF101-5-60-0500 480 73,30
GTF101-5-60-1000 980 96,00
GTF101-5-60-1500 1480 102,90

Zubehör bzw. Ersatzteile

Bezeichnung Artikelnummer Preis
Klemmverschraubung Ø 1,5, 3,0, 6,0
siehe Link Zubehör
--- 19,40
NST1200 "K" 602566 4,70
