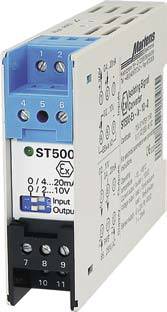

ST 500 - Ex - 10 - 0 - 00
Universal-Speisetrenner (230 V AC)

ST 500 - Ex - 10 - 5 - 00
Universal-Speisetrenner (10 ... 30 V DC/AC)

Merkmale

Speisetrenner zum Einsatz als zugehöriges Betriebsmittel für Zone 0 bzw. Zone 20 (ständige Explosionsgefahr) mit eingebauter Geberversorgung. Er erlaubt einen Anschluss von 2-Leiter Sensoren (4 ... 20 mA) und 3-Leiter Sensoren im Ex-Bereich.

Eingang eigensicher AtEX II (1) G [Ex ia] IIC, II (1) D [Ex iaD]
2 Versorgung-Ausführungen mit weitem Hilfsspannungsbereich:
10 ... 30 V DC / AC oder 85 ... 253 V AC
galvanische Trennung zwischen Eingang / Ausgang / Hilfsenergie
22,5 mm Normgehäuse für Tragschienenmontage tS35
universelle Ein-/Ausgänge für (0)4 ... 20 mA und 0(2) ... 10 V

Messeingänge  auswählbar
Stromeingang 0 ... 20 mA oder 4 ... 20 mA (ri = 25 Ω, max. 100 mA Üerlast)
Spannungseingang 0 ... 10 V oder 2 ... 10 V  (ri = ~ 40 kΩ, max. 100 V Überlast)
Messwertjustage ca. ±20 % justierbar
Geberversorgung ca. 20 V DC, ri = ca. 300 Ω
Ausgangssignal 0 - 20 mA, 4 - 20 mA, 0 - 10 V oder 2 - 10 V (per DIP-Schalter wählbar)
max. Last Bürde ≤1 kΩ (bei mA), Last: max. 15 mA
Grundgenauigkeit  ≤0,3 % der Messspanne
Temperaturkoeffizient ≤0,01 %/K
Wiederholgenauigkeit ≤0,1 % der Messspanne
Ausgleichzeit  t90 = < 100 ms
Hilfsenergie 10-0-00    85 ... 253 V AC
     10-5-00   10 ... 30 V DC / AC
Leistungsaufnahme max. 3,5 VA
Isolationsspannung 500 V AC, nach VDE 0110 Gr. 2 zwischen Eingang/Ausgang/Hilfsspannung
Prüfspannung 4 kV DC zwischen Eingang/Ausgang/Hilfsspannung
Arbeitstemperatur -10 ... 55 °C
Elektr. Anschluss: Schraubklemme mit Drahtschutz, max. 2,5 mm²
Abmessungen 22,5 x 75 x 110 mm (B x H x t)
Schutzart  IP 30 (Gehäuse), IP 20 (Klemmen)
Ex-Zulassung tÜV 97 AtEX 1150, II (1) G [Ex ia] IIC, II (1) D [Ex iaD]
Anschlussdaten U0 = 25.2 V, I0 = 95 mA, P0 = 600 mW,
C0 / L0 (ia/IIC) = 47 nF / 2 mH bzw. 107 nF / 0.2 mH,
C0 / L0 (ia/IIB) = 370 nF / 15 mH bzw. 430 nF / 1 mH,
Ci, Li = vernachlässigbar
Der eigensichere Messeingang ist von allen anderen
galvanisch getrennt.



Bezeichnung Bestellnummer Preis
ST 500-Ex-10-0-00
Universal-Speisetrenner (230 V AC)
603440 192,30
ST 500-Ex-10-5-00
Universal-Speisetrenner (10..30 V AC)
603627 192,30
